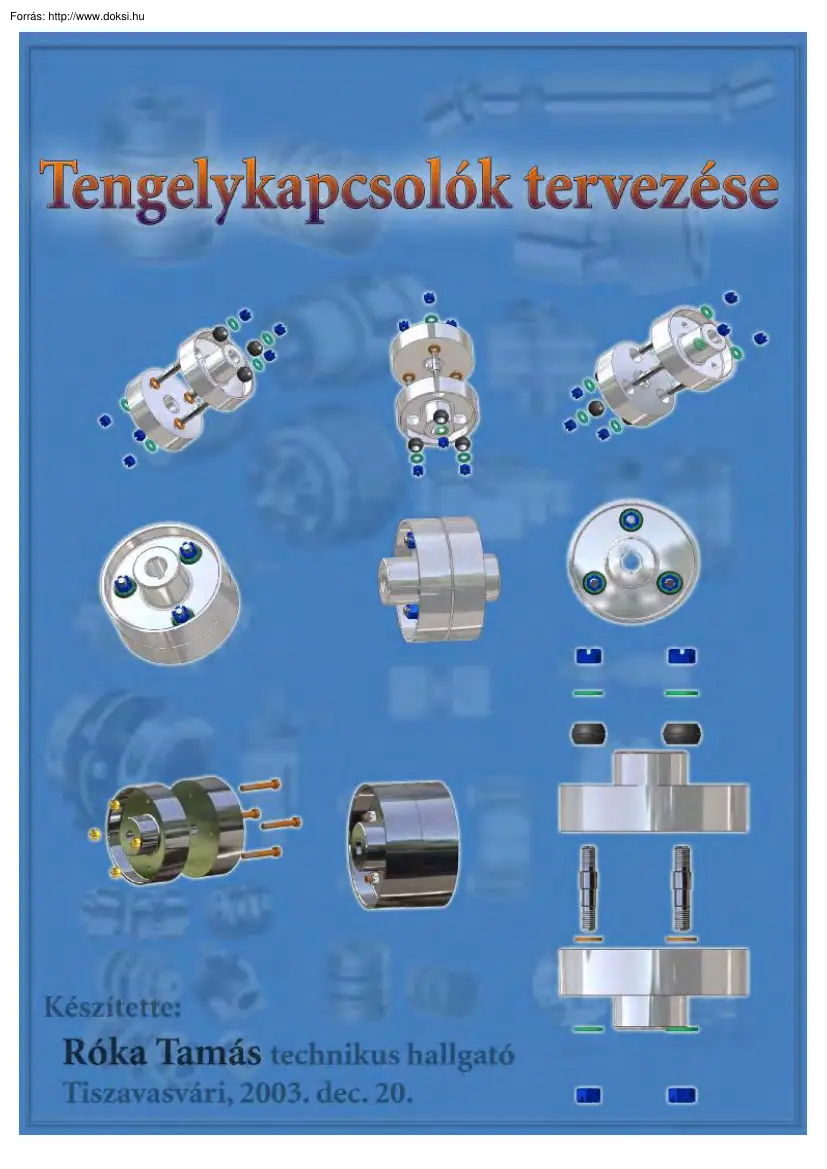

Gépészet | Gépgyártástechnológia » Róka Tamás - Tengelykapcsolók tervezése

Tengelykapcsolók tervezése Tartalomjegyzék 1. A tervezés témája 4 2. Tengelykapcsolók 4 2.1 Tengelykapcsolók csoportosítása 5 3. A tervezésben szereplő tengelykapcsolók és azok felépítő elemei 6 3.1 Gumidugós tengelykapcsoló 6 3.11 A gumidugós tengelykapcsoló felépítő elemei 7 3.2 Merevtárcsás tengelykapcsoló 10 3.21 A merevtárcsás tengelykapcsoló felépítő elemei 11 4. A tengelykapcsoló tervezésének folyamata és a felhasznált összefüggések 13 4.1 A tengelykapcsoló tervezéséhez vett kiinduló adatok 13 4.2 A merevtárcsás tengelykapcsoló tervezésének menete és a felhasznált összefüggések 13 4.21 A

kiinduló adatokból a fellépő csavarónyomaték meghatározása 13 4.22 A merevtárcsás tengelykapcsoló méreteinek felvétele 14 4.23 A tárcsa lyukkör átmérőjének meghatározása 14 4.24 A meglévő csavarónyomatékból súrlódásierő meghatározása 14 4.25 A súrlódásierőből összesített nyomóerő meghatározása 14 4.26 Az összesített nyomóerőből egy csavarra jutó nyomóerő meghatározása 14 4.27 Az egy csavarban ébredő húzóerő meghatározása 15 4.28 Ellenőrzés 15 4.3 A merevtárcsás tengelykapcsoló tervezésének folyamata 15 4.31 A kiinduló adatokból a fellépő csavarónyomaték meghatározása 15 4.32 A merevtárcsás tengelykapcsoló méreteinek felvétele 16

4.33 A tárcsa lyukkör átmérőjének meghatározása 16 4.34 A meglévő csavarónyomatékból súrlódásierő meghatározása 16 1/30 Tengelykapcsolók tervezése 4.35 A súrlódásierőből összesített nyomóerő meghatározása 17 4.36 Az összesített nyomóerőből egy csavarra jutó nyomóerő meghatározása 17 4.37 Az egy csavarban ébredő húzóerő meghatározása 17 4.38 A merevtárcsás tengelykapcsoló ellenőrzés 17 4.4 A gumidugós tengelykapcsoló tervezésének menete és a felhasznált összefüggések 18 4.41 A kiinduló adatokból a fellépő csavarónyomaték meghatározása 18 4.42 A gumidugós tengelykapcsoló méreteinek felvétele 18 4.43 A meglévő csavarónyomatékból történő kerületierő meghatározása 18 4.44 Az összesített

kerületierőből az egy csavarra jutó kerületierő meghatározása 19 4.45 A hajlítónyomaték létrejöttét előidéző kerületierő erőkarjának meghatározása 19 4.46 A csap hajlításra történő ellenőrzése 19 4.47 A csapban ébredő hajlítónyomaték meghatározása 19 4.48 A csap keresztmetszeti tényezőjének meghatározása 19 4.49 A gumidugó palástnyomásra történő ellenőrzése 20 4.410 A gumidugós tengelykapcsoló ellenőrzése 20 4.5 A gumidugós tengelykapcsoló tervezésének folyamata 20 4.51 A kiinduló adatokból a fellépő csavarónyomaték meghatározása 20 4.52 Gumidugós tengelykapcsoló választása tervezői segédletből 20 4.53 A gumidugós tengelykapcsoló méreteinek felvétele 21 4.54 A

meglévő csavarónyomatékból történő kerületierő meghatározása 21 4.55 Az összesített kerületierőből az egy csavarra jutó kerületierő meghatározása 22 4.56 A hajlítónyomaték létrejöttét előidéző kerületierő erőkarjának meghatározása 22 4.57 A csapban ébredő hajlítónyomaték meghatározása 22 4.58 A csap keresztmetszeti tényezőjének meghatározása 23 4.59 A csap hajlításra történő ellenőrzése 23 4.510 A gumidugó palástnyomásra történő ellenőrzése 23 2/30 Tengelykapcsolók tervezése 4.511 A gumidugós tengelykapcsoló ellenőrzése 24 5. Összefoglaló táblázatok 25 5.1 Gumidugós tengelykapcsoló alkatrészeinek méretmegadása 25 5.11 Gumidugó méreteinek megadása

25 5.12 Csap méreteinek megadása 26 5.13 Távtartó méreteinek megadása 26 5.14 Tárcsafél 1 méreteinek megadása 27 5.15 Tárcsafél 2 méreteinek megadása 28 5.2 Merevtárcsás tengelykapcsoló alkatrészeinek méretmegadása 29 5.21 Tárcsafél 1 méreteinek megadása 29 5.22 Tárcsafél 2 méreteinek megadása 30 3/30 Tengelykapcsolók tervezése 1. A tervezés témája A meghatározott üzemi feltételek mellett fellépő terhelések nagysága alapján két különböző tengelykapcsoló kiválasztása és méretezése. A tervezésben szereplő gumidugós tengelykapcsoló és merevtárcsás tengelykapcsoló azonos üzemi körülmények között fog üzemelni, tehát azonos

terhelések fogják érni. 2. Tengelykapcsolók A tengelykapcsolók olyan gépelemek melyek két tengelyvég között nyomaték, fordulatszám illetve teljesítmény átadására szolgálnak. Két tengelyrészt tengelykapcsolóval kötünk össze, peremes kivitelben egyéb gépelemek (szíjtárcsák, fogaskerekek, lendítőkerekek, stb) összekapcsolására is alkalmas A tengelykapcsolókat mindig szorosan a csapágy mellé helyezzük olyan elhelyezésben, hogy mindegyik tengely legalább két helyen legyen csapágyazva. A kapcsolót – a hajtás felől nézve– a csapágy mögé szereljük, hogy oldott állapotban is üzemképes maradjon a tengely. Két különböző átmérőjű tengely összekötése esetén a vastagabb tengely végét lemunkáljuk a vékonyabb tengely átmérőjére, és ennek megfelelően választunk tengelykapcsolót. A kiválasztás alapja a P teljesítményhányados, az átvin endő nyomaték vagy a d tengelyátmérő. Tervezéshez, ill ellenőrzéshez

ismerni kell még az indítási teljesítményt és a teljes terhelés mellet fellépő teljesítményt: a munka és erőgép fajtáját: a kapcsoló működési módját, üzemi idejét és a kapcsolások számát: a gyorsító tömegek nagyságát és a csatlakozó méreteket. 4/30 Tengelykapcsolók tervezése 2.1 Tengelykapcsolók csoportosítása -Állandó kapcsolatúak: -Merevek: -Tokos -Homlokfogazású -Tárcsás -Kiegyenlítők: -Radiális (Oldham) -Axiális -Szögirányú (kardán) -Álltalános -Rugalmas: -Acélrugós -Gumirugós -Kapcsolhatók: -Oldhatók: -Fogazott -Körmös -Forgóékes -Kúpos,tárcsás,lemezes,dörzskapcsolók: -Mechanikus -Pneumatikus -Hidraulikus -Elektromágneses -Villamos: -Indukciós -Mágnesporos -Önműködők: -Nyomatékkapcsolású (biztonsági): -Törőelemes -Körmös -Golyós -Súrlódó -Fordulatszámkapcsolású (indító): -Hidrodinamikus -Portöltésű -Röpsúlyos -Forgásiránykapcsolású(szabadonfutó): -Zárótestes

-Hengergörgős 5/30 Tengelykapcsolók tervezése 3. A tervezésben szereplő tengelykapcsolók és azok felépítő elemei 3.1 Gumidugós tengelykapcsoló A gumidugós tengelykapcsoló egy állandó kapcsolatú rugalmas tengelykapcsoló. A gumidugóknak köszönhetően jól elviseli a hirtelen fellépő nyomaték és fordulatszám változást. 6/30 Tengelykapcsolók tervezése 3.11 A gumidugós tengelykapcsoló felépítő elemei -Első tárcsafél: szabványos alkatrészek, a tárcsa a lyukkörén a furatok na- gyobbak mint a másik tárcsafélen, mivel ezekbe kerül a gumidugó. -Második tárcsafél: szabványos alkatrészek, a tárcsa lyukkörén a furatok a csap illesztő méreteivel egyeznek meg. 7/30 Tengelykapcsolók tervezése -Gumidugó: szabványos alkatrész, kiválasztása tervezői segédletből történik. A gumidugót az acélperselyre vulkanizálják. -Csap: szabványos alkatrész, kiválasztása tervezői segédletből történik. A csap mindkét

végén egy-egy furat található, melyek a koronás anya rögzítésére szolgálnak. Anyaga lehet A-42,C-25 nemesítve 8/30 Tengelykapcsolók tervezése -Távtartó: szabványos alkatrész, kiválasztása tervezői segédletből történik. Szerepe, hogy a két tárcsafelet megfelelő távolságban pozícionálja egymáshoz képest. -Koronás anya: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méretét a csap szabványos méretei határozzák meg -Alátét: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méretét a csap szabványos méretei határozzák meg 9/30 Tengelykapcsolók tervezése -Rögzítő csap: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méretét a csap szabványos méretei határozzák meg. 3.2 Merevtárcsás tengelykapcsoló A merevtárcsás tengelykapcsoló az állandó kapcsolatú merev tengelykapcsoló. A teljesítmény és nyomaték átadásának két lehetséges

változata van Súrlódás elvén alapuló és alakzárás elvén alapuló teljesítmény átadás. A tervezésben egy súrlódás elvén alapuló teljesítmény átadással üzemelő tengelykapcsoló tervezése történik 10/30 Tengelykapcsolók tervezése 3.21 A merevtárcsás tengelykapcsoló felépítő elemei -Első tárcsafél: szabványos alkatrész, kiválasztása tervezői segédletből tör- ténik. A tárcsafélen központosító hüvely található -Második tárcsafél: szabványos alkatrész, kiválasztása tervezői segédletből történik. A tárcsafélen központosító csonk található -Csavar: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méreteit a tárcsafelek szabványos méretei határozzák meg. 11/30 Tengelykapcsolók tervezése -Rugós alátét: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méreteit a csavar határozza meg -Koronás anya: szabványos alkatrész, kiválasztása

tervezői segédletből történik. Méreteit a csavar határozza meg -Rögzítő csap: szabványos alkatrész, kiválasztása tervezői segédletből történik. Méretét a csavar szabványos méretei határozzák meg 12/30 Tengelykapcsolók tervezése 4. A tengelykapcsoló tervezésének folyamata és a felhasznált összefüggések 4.1 A tengelykapcsoló tervezéséhez vett kiinduló adatok A tengelykapcsolókkal átviendő teljesítmény: P = 1200W A tengelykapcsolókkal átviendő fordulatszám: n = 1000 . 1 1 = 16,66 6 min s A tengelykapcsoló csapjának anyagára megengedett hajlítófeszültség: σ hajlító = 101MPa A gumidugós tengelykapcsoló gumidugójára megengedett palástnyomás: p megenge det t = 9MPa A tengelykapcsolók működése közben fellépő üzemi tényező: k d = 1,8 A merevtárcsás tengelykapcsoló tárcsái között fellépő surlódási tényező: µ = 0,08 4.2 A merevtárcsás tengelykapcsoló tervezésének menete és a felhasznált

összefüggések 4.21 A kiinduló adatokból a fellépő csavarónyomaték meghatározása P= M cs × 2 × π × n P × kd ⇒ M cs = kd 2×π × n A meglévő csavarónyomaték ismeretében tervezői segédlet alapján merevtárcsás tengelykapcsolót választok. ( védőperemes vagy védőperem nélküli kivitelt) 13/30 Tengelykapcsolók tervezése 4.22 A merevtárcsás tengelykapcsoló méreteinek felvétele d5 D l2 d4 l2 D=? d1 = ? l2 = ? d5 = ? z=? 4.23 A tárcsa lyukkör átmérőjének meghatározása d közép = d lyuk = D + d1 2 4.24 A meglévő csavarónyomatékból súrlódásierő meghatározása M cs = Fs × d ly 2 ⇒ Fs = 2M cs d ly 4.25 A súrlódásierőből összesített nyomóerő meghatározása Fs = FN × µ ⇒ FN = Fs µ 4.26 Az összesített nyomóerőből egy csavarra jutó nyomóerő meghatározása FN 1 = FN z z= csavarok száma 14/30 Tengelykapcsolók tervezése 4.27 Az egy csavarban ébredő húzóerő meghatározása σ ébr =

A1 = FN 1 A1 d12 × π 4 4.28 Ellenőrzés Ha a csavarok anyagára megengedett húzófeszültség értéke nagyobb vagy egyenlő az egy csavarra jutó ébredő húzófeszültség értékénél, akkor a meghatározott terhelések mellett a merevtárcsás tengelykapcsoló üzembe helyezhető. 4.3 A merevtárcsás tengelykapcsoló tervezésének folyamata 4.31 A kiinduló adatokból a fellépő csavarónyomaték meghatározása P= P × kd M cs × 2 × π × n 1200W × 1,8 = ⇒ M cs = 1 kd 2×π × n 2 × π 16,666 s M cs = 20,626 Nm = 206,262 Kpcm A meglévő csavarónyomaték ismeretében tervezői segédlet alapján merevtárcsás tengelykapcsolót választok. ( védőperemes vagy védőperem nélküli kivitelt) 15/30 Tengelykapcsolók tervezése 4.32 A merevtárcsás tengelykapcsoló méreteinek felvétele d5 D = 200mm d1 = 80mm D l2 d4 l2 l 2 = 45mm d 5 = 12mm z = 4db 4.33 A tárcsa lyukkör átmérőjének meghatározása d közép = d lyuk = D + d1 200mm +

80mm = 2 2 d lyuk = 140mm 4.34 A meglévő csavarónyomatékból súrlódásierő meghatározása M cs = Fs × d ly 2 ⇒ Fs = 2 M cs 2 × 23,625 Nm = d ly 0,140m Fs = 337,142 N 16/30 Tengelykapcsolók tervezése 4.35 A súrlódásierőből összesített nyomóerő meghatározása Fs = FN × µ ⇒ FN = Fs 337,146 N = µ 0,08 FN = 4214,251N 4.36 Az összesített nyomóerőből egy csavarra jutó nyomóerő meghatározása FN 1 = FN 4214,251N = z 4 z= csavarok száma FN 1 = 1053,561N 4.37 Az egy csavarban ébredő húzóerő meghatározása A1 = d12cs × π (9,6mm) 2 × π = 4 4 d1cs = az M12-es csavar magátmérője A1 = 72,382mm 2 σ ébr = FN 1 1053,561N = A1 72,382mm 2 σ ébr = 14,555 MPa 4.38 A merevtárcsás tengelykapcsoló ellenőrzése σ meg ≥ σ ébr 101MPa ≥ 14,555MPa Mivel a csavarok anyagára megengedett húzófeszültség értéke nagyobb mint az egy csavarra jutó ébredő húzófeszültség értéke, ezért a meghatározott terhelések

mellett a merevtárcsás tengelykapcsoló üzembe helyezhető. 17/30 Tengelykapcsolók tervezése 4.4 A gumidugós tengelykapcsoló tervezésének menete és a felhasznált öszszefüggések 4.41 A kiinduló adatokból a fellépő csavarónyomaték meghatározása P= M cs × 2 × π × n P × kd ⇒ M cs = kd 2×π × n A meglévő csavarónyomaték ismeretében tervezői segédlet alapján gumidugós tengelykapcsolót választok. ( védőperemes vagy védőperem nélküli kivitelt) 4.42 A gumidugós tengelykapcsoló méreteinek felvétele b b a1 d4 D1 = ? D4 = ? d2 = ? d3 = ? D1 d3 D4 d2 a1 s d4 = ? a1 = ? s=? z=? 4.43 A meglévő csavarónyomatékból történő kerületierő meghatározása M cs = FK × d ly 2 ⇒ FK = 2 × M cs d ly 18/30 Tengelykapcsolók tervezése 4.44 Az összesített kerületierőből az egy csavarra jutó kerületierő meghatározása FK 1 = FK z 4.45 A hajlítónyomaték létrejöttét előidéző kerületierő erőkarjának

meghatározása X = a1 +s 2 s X 4.46 A csap hajlításra történő ellenőrzése σ ébr = Mh k 4.47 A csapban ébredő hajlítónyomaték meghatározása M h = FK 1 × X 4.48 A csap keresztmetszeti tényezőjének meghatározása d ×π k= 2 32 3 19/30 Tengelykapcsolók tervezése 4.49 A gumidugó palástnyomásra történő ellenőrzése p ébr = p ébr = F A FK 1 a1 × d 4 4.410 A gumidugós tengelykapcsoló ellenőrzése σ meg ≥ σ ébr p meg ≥ p ébr Ha a gumidugós tengelykapcsoló csap illetve gumidugó alkatrészeinek anyagaira megengedett hajlítófeszültség illetve palástnyomás értéke, nagyobb vagy egyenlő az előbb említett alkatrészekben ébredő hajlítófeszültség és palástnyomás értékénél, akkor a meghatározott terhelések mellett a gumidugós tengelykapcsoló üzembe helyezhető. 4.5 A gumidugós tengelykapcsoló tervezésének folyamata 4.51 A kiinduló adatokból a fellépő csavarónyomaték meghatározása P= P × kd M cs

× 2 × π × n 1200W × 1,8 = ⇒ M cs = 1 kd 2×π × n 2 × π 16,666 s M cs = 20,626 Nm = 206,262 Kpcm A meglévő csavarónyomaték ismeretében tervezői segédlet alapján gumidugós tengelykapcsolót választok. ( védőperemes vagy védőperem nélküli kivitelt) 4.52 Gumidugós tengelykapcsoló választása tervezői segédletből A csavarónyomaték ismeretében tervezői segédletből a 41-es jelű védőperemes gumidugós tengelykapcsolót választom. 20/30 Tengelykapcsolók tervezése 4.53 A gumidugós tengelykapcsoló méreteinek felvétele D1 = 140mm D4 = Dly = 95mm d 2 = 15mm d 3 = 13mm d 4 = 30mm a1 = 18mm s = 3mm z = 3db b b a1 d4 D1 d3 D4 d2 a1 s 4.54 A meglévő csavarónyomatékból történő kerületierő meghatározása M cs = FK × FK = d ly 2 ⇒ FK = 2 × M cs d ly 2 × 20,626 Nm = 434,231N 0,095m FK = 434,231N 21/30 Tengelykapcsolók tervezése 4.55 Az összesített kerületierőből az egy csavarra jutó kerületierő

meghatározása FK 1 = FK 1 = FK z 434, 231N = 144,743N 3 FK1 = 144,743N 4.56 A hajlítónyomaték létrejöttét előidéző kerületierő erőkarjának meghatározása X = a1 +s 2 s X X = 18mm + 3 = 12mm 2 X = 12 mm = 0,012 m 4.57 A csapban ébredő hajlítónyomaték meghatározása M h = FK 1 × X M h = 144,743 N × 0,012m = 1,736 Nm M h = 1,736Nm 22/30 Tengelykapcsolók tervezése 4.58 A csap keresztmetszeti tényezőjének meghatározása d2 ×π 32 3 k= (15mm) 3 × π k= = 331,399mm 3 32 k = 331,399mm 3 4.59 A csap hajlításra történő ellenőrzése σ ébr = Mh k 1,736 × 10 3 Nmm σ ébr = = 5,238MPa 331,399mm 3 σ ébr = 5,238MPa 4.510 A gumidugó palástnyomásra történő ellenőrzése p ébr = F A p ébr = FK 1 a1 × d 4 pébr = 144,743N = 0, 2680MPa 18mm × 30mm p ébr = 0,2680 MPa 23/30 Tengelykapcsolók tervezése 4.511 A gumidugós tengelykapcsoló ellenőrzése σ meg ≥ σ ébr 101MPa ≥ 5,238MPa p meg ≥ p ébr 9 MPa ≥

0,2680 MPa Mivel a gumidugós tengelykapcsoló csap illetve gumidugó alkatrészeinek anyagaira megengedett hajlítófeszültség illetve palástnyomás értéke, nagyobb az előbb említett alkatrészekben ébredő hajlítófeszültség és palástnyomás értékénél, ezért a meghatározott terhelések mellett a gumidugós tengelykapcsoló üzembe helyezhető. 24/30 Tengelykapcsolók tervezése 5. Összefoglaló táblázatok 5.1 Gumidugós tengelykapcsoló alkatrészeinek méretmegadása 5.11 Gumidugó méreteinek megadása d8 d4 d2 a1 R A táblázatok adatai tervezői segédletből vett adatok. Nagyság d2 d4 d8 a1 R 1 15 30 18 18 75 25/30 Tengelykapcsolók tervezése 5.12 Csap méreteinek megadása 45° r3 g d7 d2 l6 r3 d3 d7 45° d6 r3 l6 g l5 l5 l4 l3 l4 l2 Jel d2 d3 d6 d7 l2 l3 l4 l5 l6 g r3 91 15 13 M12 3 74 37 22 18 4 1,8 0,5 Sasszeg 3×25 5.13 Távtartó méreteinek megadása f3×45° d3 d5 s d5 S

d3 f3 24 3 13 0,5 26/30 Tengelykapcsolók tervezése 5.14 Tárcsafél 1 méreteinek megadása b d4 r2 v a1 D3 d1 D1 r1 e×45° d4 f1×45° l1 f2×45° D3 D4 60 95 d1 2030 b D1 d4 40 140 30 r1 4 r2 2 f1 2 27/30 f2 1 v 5 l1 4085 d2 a1 e 15 18 2 Furatokszáma 3db Tengelykapcsolók tervezése 5.15 Tárcsafél 2 méreteinek megadása b a1 f2×45° r2 D1 D4 D3 d1 e×45° r1 l1 v d3 f1×45° D3 D4 60 95 d1 2030 b D1 d3 40 140 13 r1 4 r2 2 f1 2 28/30 f2 1 v 5 l1 4085 d2 a1 e 15 18 2 Furatokszáma 3db Tengelykapcsolók tervezése 5.2 Merevtárcsás tengelykapcsoló alkatrészeinek méretmegadása 5.21 Tárcsafél 1 méreteinek megadása b l2 d5 v f2×45° c2×45° dt d3 d2 d4 D l3 d5 r1 c1×45° d1 l4 r2 l1 Fura- D d4 d2 d3 dt d5 d1 c1 c2 r1 r2 v b l1 l2 l3 l4 f2 tokszáma 200 140 70 60 25 12 80 2 3 4 29/30 2 5 60 75 45 35 6 1 4 Tengelykapcsolók tervezése 5.22

Tárcsafél 2 méreteinek megadása b l2 D c1×45° l5 d1 d4 c2×45° dt d2 D d4 d5 v f2×45° d5 r1 r2 l1 D d4 d2 dt d5 d1 c1 c2 r1 r2 v 200 140 70 25 12 80 2 3 4 30/30 b l1 l2 l5 f2 2 5 60 75 45 7 1 Furatokszáma 4 18 Ø3 M12 Ø3 Ø13 Ø15 M12 18 22 22 37 74 Méret Ø15h8 Ø13m6 Dátum: Méretarány: 2003.1218 M1:1 Készítette: Lapok száma: 9 1. Róka Tamás Kőrösi Csoma Sándor Gumidugós tgk. csap Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Tûrés 0 -0.027 +0.018 +0.007 Számú lap: Fájl: RT040103/01 RT040103/01 Ellenőrizte: 30 18 15 18 R 75 Dátum: Méretarány: 2003.1218 M3:1 Készítette: Róka Tamás Kőrösi Csoma Sándor Gumidugó Gimn.és Szakközépiskola Lapok száma: Számú lap: 9 2. A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/02 RT040103/02 Ellenőrizte: 70 40 18 5 145° Ø30 R2 2x45° R4 4x45° 4 Ø140 Ø105 Ø40 Ø25

Ø60 2x45° Méret Ø30H11 Ø25H7 Dátum: Méretarány: 2003.1219 M1:1 Készítette: Róka Tamás Tûrés Lapok száma: +0.160 0 +0.021 0 Számú lap: 9 3. Kőrösi Csoma Sándor Gumidugós tgk. tárcsa1 Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/03 RT040103/03 Ellenőrizte: 40 18 Ø13 1× 45° 2× 45° Ø150 Ø95 Ø60 Ø25 4× 45° Ø40 2× 45° R 4 5 R2 70 Méret Ø13H7 Ø25H7 Dátum: Méretarány: 2003.1218 M1:1 Készítette: Tûrés Lapok száma: +0.018 0 +0.021 0 Számú lap: 9 4. Róka Tamás Kőrösi Csoma Sándor Gumidugós tgk.tárcsa2 Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/04 RT040103/04 Ellenőrizte: 75 60 30 1× 45° 6 2× 45° Ø200 Ø70 Ø60 Ø30 Ø12,2 R4 Méret Ø200h8 Ø13H7 Ø70h7 R2 5 Ø80 2×45° Ø140 35 Dátum: Méretarány: 2003.1219 M1:1 Készítette: Róka Tamás Tûrés Lapok száma:

0 -0.720 +0.017 0 0 0.105 Számú lap: 9 5. Kőrösi Csoma Sándor Merevtárcsás tgk. tárcsafél1 Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/05 RT040103/05 Ellenőrizte: 60 5 30 Ø200 Ø140 Ø80 2× 45° Ø30 Ø70 2× 45° Ø12 1×45° 7 R4 R2 75 Méret Ø200h8 Ø13H7 Ø70H7 Dátum: Méretarány: 2003.1220 M1:1 Készítette: Róka Tamás Tûrés Lapok száma: 0 -0.720 +0.017 0 0.030 0 Számú lap: 9 6. Kőrösi Csoma Sándor Merevtárcsás tgk. tárcsafél2 Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/06 RT040103/06 Ellenőrizte: M12 -es hatlapfejű csavar Koronásanya Rugós alátét Távtartó gyűrű Alátét Rögzítőcsap Dátum: Méretarány: 2003.1220 M1:1 Készítette: Róka Tamás Kőrösi Csoma Sándor Kiegészítő elemek Gimn.és Szakközépiskola Lapok száma: Számú lap: 9 7. A rajz megnevezése: Rajz szám:

Hajdúnánás Fájl: RT040103/07 RT040103/07 Ellenőrizte: 4. 3. 5. 2. 1. 6. Ø3mm Esztergálás 6. 4 Rögzítõcsap A42 5. 4 Rugósalátét A40 Ø12mm Szabványos 4. 4 Koronásanya A60 M12 Szabványos 3. 4 Csavar A60 M12 Szabványos 2. 1 Tárcsafél 2 A40 200mm Esztergálás 1. 1 Tárcsafél 1 A40 200mm Esztergálás Tételszám Db. Megnevezés Dátum: Méretarány: 2003.1220 M1:1 Anyag Méret Készítette: Róka Tamás Megjegyzés Lapok száma: Számú lap: 9 8. Kőrösi Csoma Sándor Merevtárcsás tengelykapcsoló Gimn.és Szakközépiskola A rajz megnevezése: Rajz szám: Hajdúnánás Fájl: RT040103/08 RT040103/08 Ellenőrizte: 8. 1. 5. 6. 7. 4. 3. 2. 8. 3 Távtartó A60 7. 3 Alátét A40 Ø12mm Szabványos 6. 6 Koronásanya A50 M12 5. 6 Rögzítõcsap A42 Ø3mm Esztergálás 4. 3 Gumidugó Gumi 30mm Öntés 3. 3 Csap C25 74mm Esztergálás 2. 1 Tárcsafél 2 A40 140mm Esztergálás

1. 1 Tárcsafél A40 140mm Esztergálás Tételszám Db. Megnevezés Dátum: Méretarány: 2003.1220 M1:1 s=3mm Kivágás Anyag Méret Készítette: Róka Tamás Szabványos Megjegyzés Lapok száma: Számú lap: 9 9. Kőrösi Csoma Sándor Gumidugós tengelykapcsoló Gimn.és Szakközépiskola A rajz megnevezése: Hajdúnánás Rajz szám: Fájl: RT040103 RT040103 Ellenőrizte:
